Digital Signal Processors

Digital Signal Processors (DSP) mengambil sinyal dunia nyata seperti suara, audio, video, suhu, Tekanan, atau posisi yang telah didigitalkan dan secara matematis memanipulasinya. Dirancang untuk melakukan fungsi matematika ("Tambah","Kurangi","Perbanyak","Bagi") dengan cepat.


DSP memanipulasi berbagai jenis Sinyal dengan Memfilter, Mengukur, atau Mengompresi dan menghasilkan Sinyal Analog. Mengambil informasi dan menerjemahkan ke pulsa elektrik berbagai amplitudo, sedangkan informasi sinyal digital diterjemahkan ke dalam format Biner. Setiap bit data diwakili oleh dua amplitudo yang dapat dibedakan.


Sinyal Analog direpresentasikan Gelombang Sinus
Sinyal Digital diwakili Gelombang Persegi.

DSP ditemukan semua bidang.
➤ Pengolahan Minyak
➤ Reproduksi Suara
➤ Radar dan Sonar
➤ Pemrosesan Gambar Medis
➤ Telekomunikasi
➤ Aplikasi di mana sinyal sedang dikompresi dan direproduksi.


.

Digital Signal Processor



Mesin Komputansi:

 Manipulasi, perhitungan, dan proses matematis dengan mengakses program,
 atau tugas, dari Memori Program dan informasi disimpan dalam Memori Data.

Memory Data:

 Menyimpan informasi yang akan diproses dan
 bekerja bergandengan dengan memori program.

Memory Program:

 Menyimpan program, atau tugas, yang akan digunakan DSP
 untuk memproses, memampatkan, atau memanipulasi data.

Input/Output:

 Digunakan untuk berbagai hal, tergantung pada bidang DSP
 Digunakan Port eksternal, Port serial, Pengatur waktu, koneksi ke dunia luar.


Jenis Digital Signal Processor



Jenis Prosesor Sinyal Digital dapat diprogram
Dikategorikan oleh
➤ Frekuensi Clock
➤ Ukuran RAM
➤ Lebar Bus Data
➤ Ukuran ROM
➤ Ukuran Flash
➤ Jenis Kemasan
➤ MMAC / MIPS / FLOPS dan I/O Tegangan


Ukuran umum RAM adalah 24 kB, 64 kB, 576 kB, dan 125 MB.
Prosesor Sinyal Digital dengan ukuran RAM hingga 1 GB.
Ukuran Flash berkisar dari 8 B hingga 1 GB,  ukuran umum  8 B dan 4 kB.

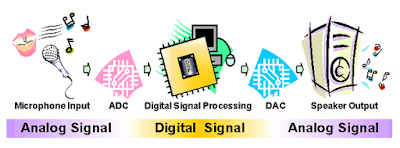

Input/Output


Komponen penting setiap variasi DSP. Kedua antarmuka konversi ADC dan DAC diperlukan untuk mengkonversi sinyal dunia nyata, memungkinkan peralatan elektronik digital mengambil Sinyal Analog dan memprosesnya.


Melewati peralatan audio ke komputer, perangkat lunak dapat
➤ Menambahkan Gema
➤ Menyesuaikan Tempo
➤ Nada Suara
Untuk mendapatkan suara sempurna.


Analog to Digital Converter (ADC)


Mengubah Sinyal Analog Input (Mikrofon) ke peralatan audio menjadi Sinyal Digital dan selanjut diproses.

Ramp Digital, melibatkan komparator. Nilai tegangan analog pada beberapa titik waktu dibandingkan dengan tegangan standar yang diberikan. Menunjuk bagaimana bekerja dan Sinyal Input Audio ditingkatkan melalui Reproduksi, kemudian dikeluarkan sebagai Sinyal Digital melalui monitor.


ADigital to Analog Converter (DAC)


Mengubah Sinyal Digital yang sudah diproses menjadi Sinyal Analog yang digunakan oleh peralatan output seperti Speaker, Monitor.

Cara untuk mencapai dengan menerapkan tegangan analog ke salah satu terminal dari komparator dan pemicu, yang dikenal sebagai penghitung biner, yang menggerakkan DAC.

Output DAC diimplementasikan ke terminal dari komparator, akan memicu sinyal jika tegangan melebihi input Tegangan Analog. Transisi komparator menghentikan pencacah biner, kemudian memegang nilai digital yang sesuai dengan Tegangan Analog pada titik tersebut.




Arsitektur Prosesor SHARC


Prosesor 32-Bit Floating-Point SHARC® Analog Devices didasarkan pada arsitektur Super Harvard yang menyeimbangkan kinerja inti dan memori yang luar biasa dengan kemampuan throughput I/O yang luar biasa.



Arsitektur "Super" Harvard memperluas konsep asli dari program terpisah dan bus memori data dengan menambahkan prosesor I/O dengan bus khusus terkait. Pemrosesan aplikasi Sinyal Real-Time paling intensif secara komputasi, prosesor SHARC mengintegrasikan array memori besar dan periferal.

Fitur Arsitektur Umum

➽ 32/40-Bit IEEE Floating-Point Math
➽ 32-Bit Fixed-Point Multipliers dengan 64-Bit Product & 80-Bit Accumulation
➽ No Arithmetic Pipeline, Komputasi Satu-Siklus
➽ Circular Buffer Addressing, didukung di Perangkat Keras
➽ 32 Pointer Alamat Mendukung 32 Buffer Melingkar
➽ Enam Tingkat Nested dari Zero-Overhead Looping di Hardware
➽ Kaya, Sintaksis Bahasa Perakitan Aljabar
➽ Set Instruksi Mendukung Aritmatika, Manipulasi Bit, Divide & Root
➽ Kuadrat, Endapan dan Ekstrak Lapangan
➽ DMA Memungkinkan Zero-Overhead Background Transfer
    pada Tingkat clock Penuh Tanpa Intervensi Prosesor






http://news.chivindo.com/458/digital-signal-processors.html
